description 🔗

Scopo e Funzionamento:

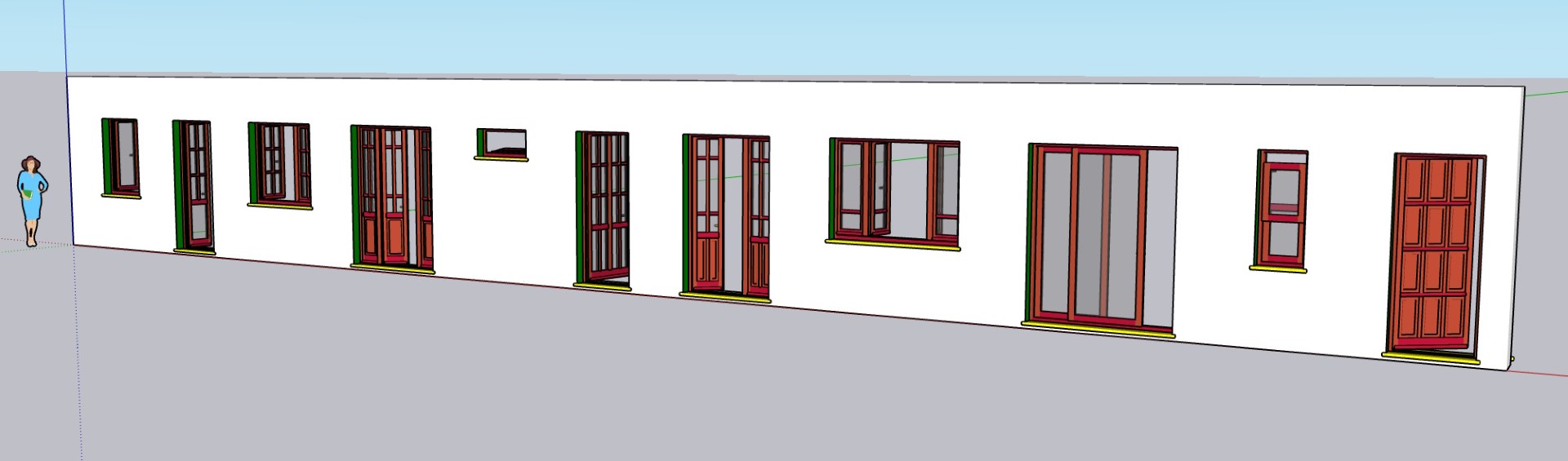

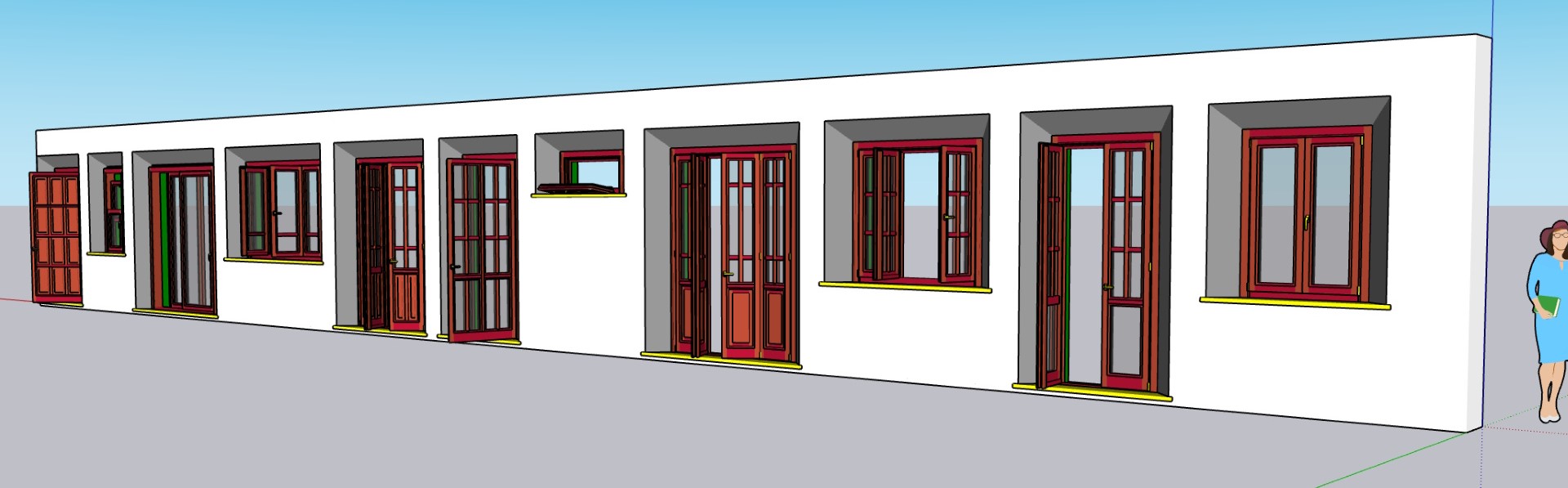

Questo plugin consente agli utenti di Sketchup di disegnare e successivamente modificare un componente che rappresenta in modo dettagliato gli infissi di forma regolare (rettangolare). Grazie al numero di parametri personalizzabili è possibile ottenere una infinità di combinazioni. Lo script è in grado di leggere le dimensioni automaticamente (in alcuni casi, le misure vengono lette in modo invertito pertanto occorre selezionare “inverti misure”)

Opzioni disponibili:

1. larghezza;
2. altezza;
3. inverti misure;
4. numero stecche orizzontali (transoms) può essere un numero intero oppure una serie di spaziature separate da virgola (le stecche saranno create proporzionalmente alle spaziature);
5. numero stecche verticali (mullions) idem come punto 4); (gli elementi 4) e 5) sono decorativi, non dividono il vetro);
6. tipo [doppio sospeso, scorrevole, anta singola, due ante, tre ante, quattro ante, vasistas, fisso e finta doppia] ove per fisso si intende una vetrata senza parti apribili (solo telaio) e per finta doppia un infisso che ha un aspetto del due ante ma è un anta singola con montante grande verticale;
7. cornice esterna larghezza, rappresenta la parte del telaio dell’infisso che è visibile dall’esterno (in realtà il modello genera anche la parte incassata);
8. stecche orizzontali larghezza, rappresenta la dimensione frontale delle stecche orizzontali (4);
9. stecche verticali larghezza, rappresenta la dimensione frontale delle stecche verticali (5);
10. Mano apertura [dx o sx] cambia la posizione della maniglia interna in base al senso di apertura;
11. Altezza traverso per Porta Finestra è una dimensione che rappresenta la posizione superiore del traverso.

IMPORTANTE con valore = 0, non viene rappresentato e rimane quindi come aspetto una “finestra”, con un valore superiore all’altezza dell’infisso la porta finestra diventa un portoncino;

12. Tipo pannello basso Portafinestra [vetro, pannello, vetro diviso, pannello diviso] rappresenta la “finitura o tipologia” della porzione di infisso sotto il traverso. Le suddivisioni verticali (stecche verticali) si prolungano anche nella parte bassa solo selezionando le due tipologie vetro diviso o pannello diviso, per qualsiasi altezza del traverso.

IMPORTANTE le suddivisioni orizzontali (stecche orizzontali) si applicano alla parte bassa solo in caso di altezza traverso maggiore di altezza infisso quindi nella modalità “portoncino”

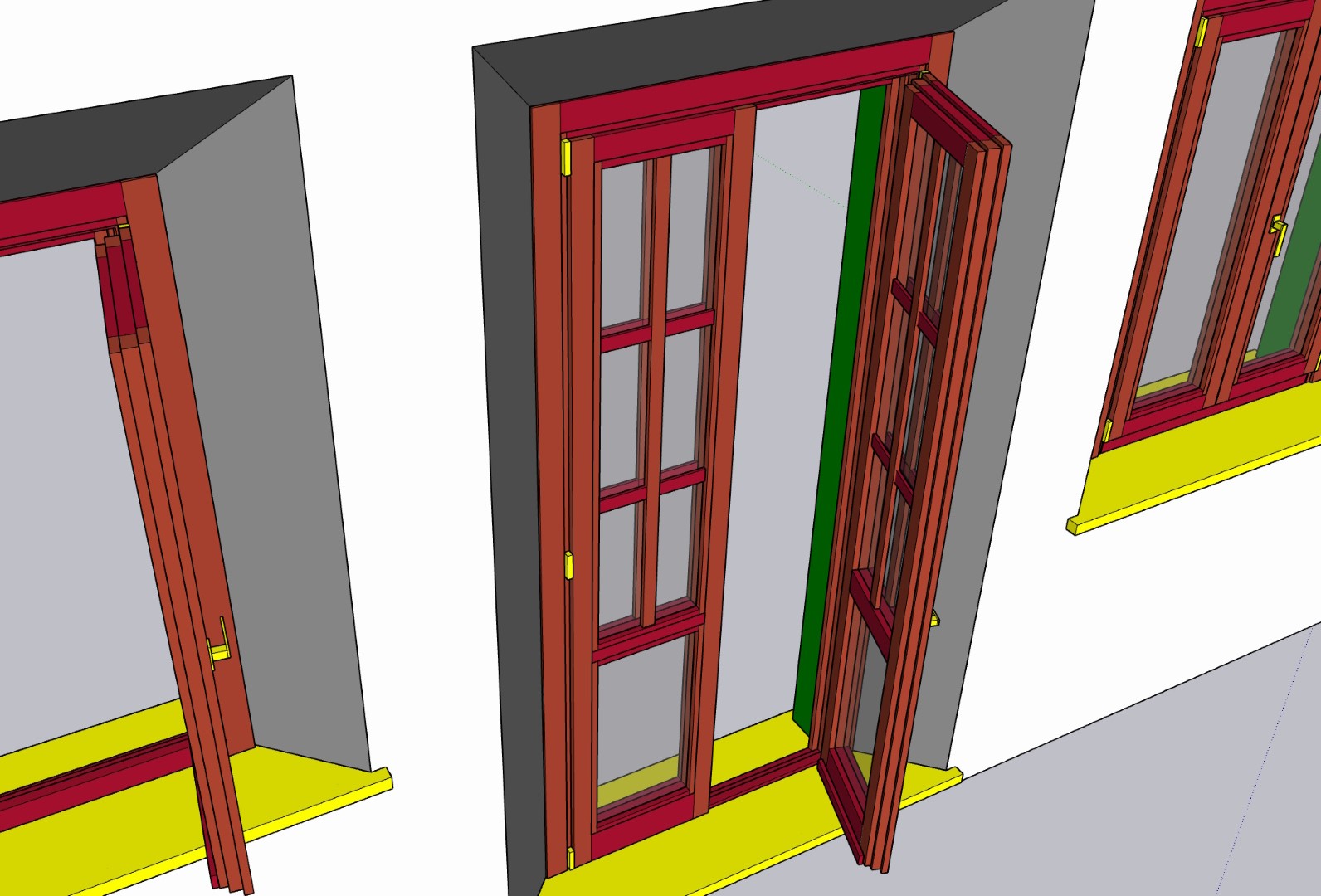

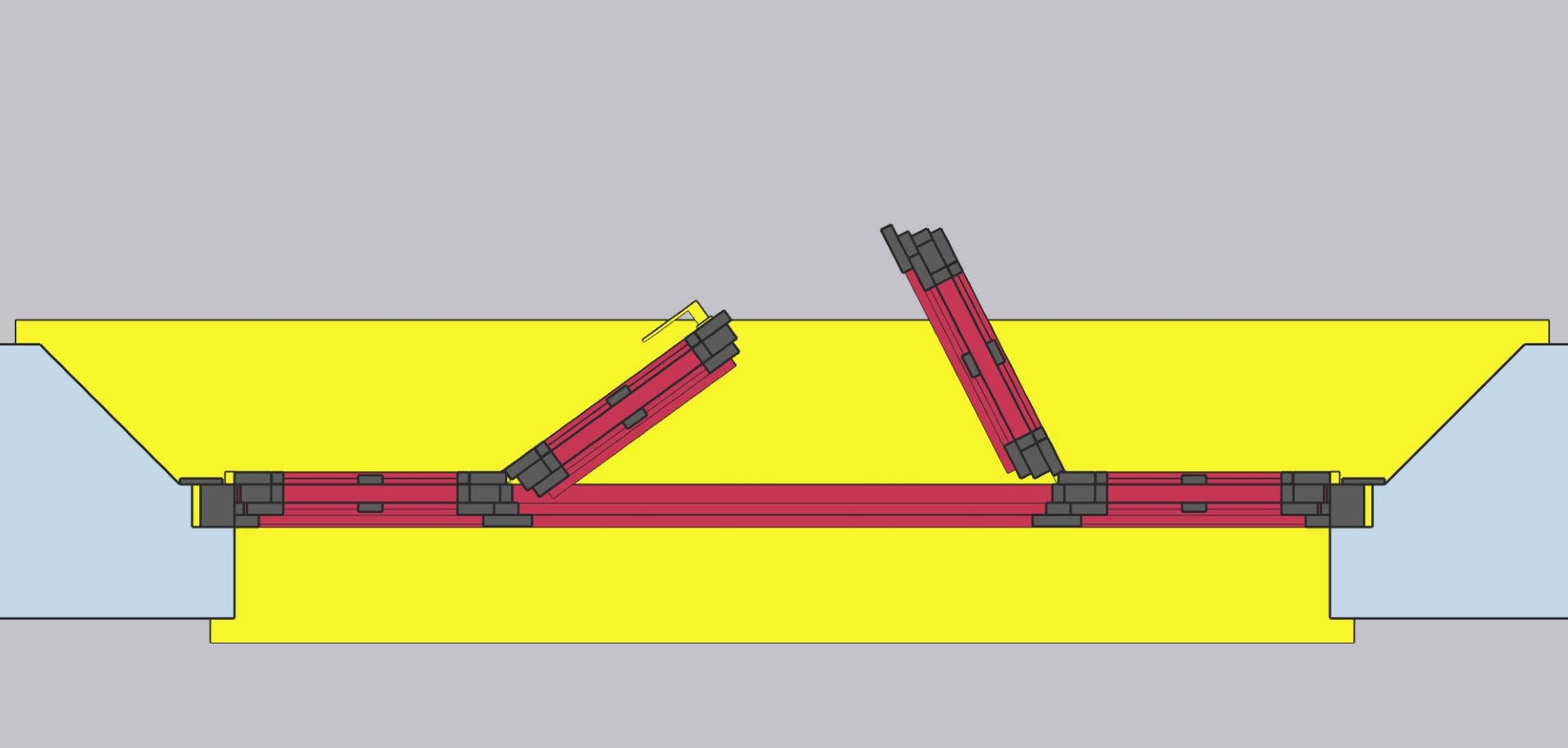

13. dalla versione 2.xx le ante sono componenti ed è possibile aprire l’anta con la maniglia e quella adiacente se presente, inoltre gli elementi orizzontali e verticali ora sono con materiale differente in modo da migliorare la resa nel rendering grazie anche alla migliore definizione del modello.

Tutti gli infissi sono rifiniti inoltre

• con una cornice interna di rifinitura (7x1cm le dimensioni sono predefinite all’interno dello script);
• la rappresentazione schematica degli arpioni e della maniglia, il numero degli arpioni è pari a 2 fino al altezze di 170 cm;
• con altezze superiori a 200 cm la finestra passa automaticamente a Porta Finestra con la comparsa del traverso e la maniglia di tipo orizzontale.

Questo Plugin lavora molto bene con l’altro mio plugin SOFTDEG_Sguanci che prepara il foro nella parete. E’ opportuno disegnare una faccia all’interno della mazzetta esterna con il lato diritto (frontale) verso l’esterno, sia per poter utilizzare la funzione di rileva dimensioni sia per poter inserire l’infisso in quanto il componente si allinea alla faccia disegnata.

Il plugin è stato testato su Windows 10 e Sketchup versioni 2017 e successive fino alla 2024. Potrebbe funzionare su versioni precedenti di Sketchup, ma occorre richiedere la versione specifica (rbs). Il plugin è stato tradotto in modo automatico nelle maggiori lingue supportate da sketchup e quindi potrebbe contenere delle imprecisioni, se segnalate provvederò alle opportune correzioni per le future versioni. Il plugin installa un sotto menu SOFTDEG_Finestre nel menu Strumenti di Sketchup standard, oltre alla relativa toolbar. Come detto in precedenza il comando può funzionare sulla selezione corrente rilevandone le misure (solo rettangolari) oppure è possibile impostare le dimensioni manualmente insieme a tutti gli altri parametri e fare clic su [OK]. La geometria viene creata come Definizione componente e un’istanza di componente può essere posizionata nella parete (faccia) in qualsiasi punto selezionabile dall’utente. La geometria disegnata può essere annullata in un’unica operazione. Il comando memorizza gli ultimi parametri utilizzati proponendoli ai comandi successivi. Per modificare il componente, selezionarlo e fare clic con il pulsante destro del mouse sul menu di scelta rapida (Modifica SOFTDEG_Finestre), si aprirà la finestra di dialogo ove saranno modificabili i parametri.
